KM3

Kod: KM3
  • regulator PID
  • ON/OFF, ON/OFF Neutral Zone, jedna lub dwie pętle sterujące, Auto-tuning, Self-tuning, sterowanie serwomotorem, kontrola przekroczenia
  • możliwość regulacji w trybie standardowym lub grzania i chłodzenia
  • wejście programowalne (do wyboru: termopary / Pt100 / Pt1000 / prądowe / napięciowe)
  • 1 lub 2 wejścia cyfrowe
  • wyjście sterujące: przekaźnikowe, napięciowe (do sterowania SSR)

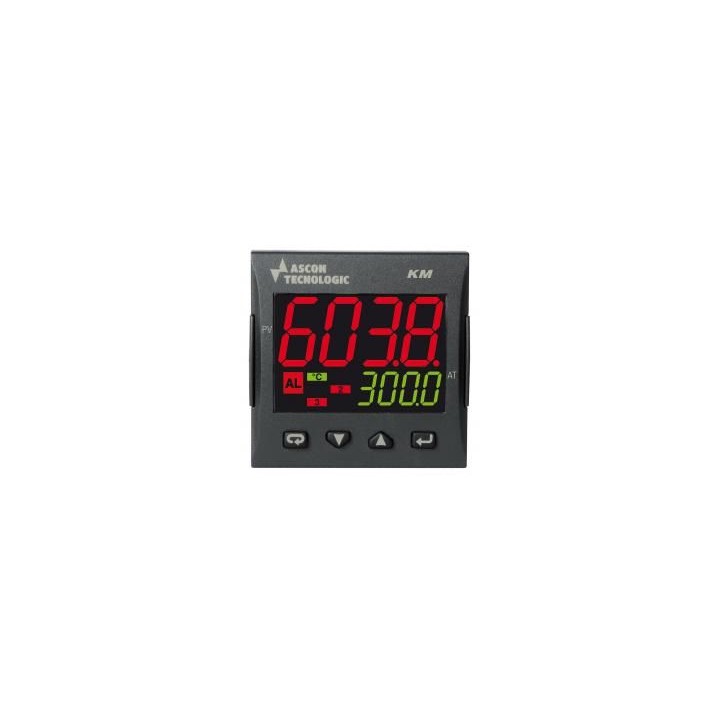

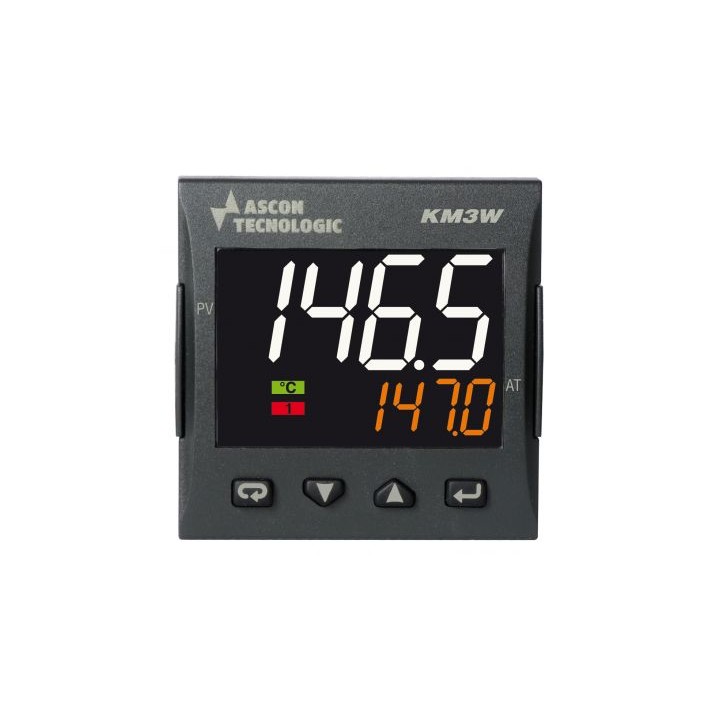

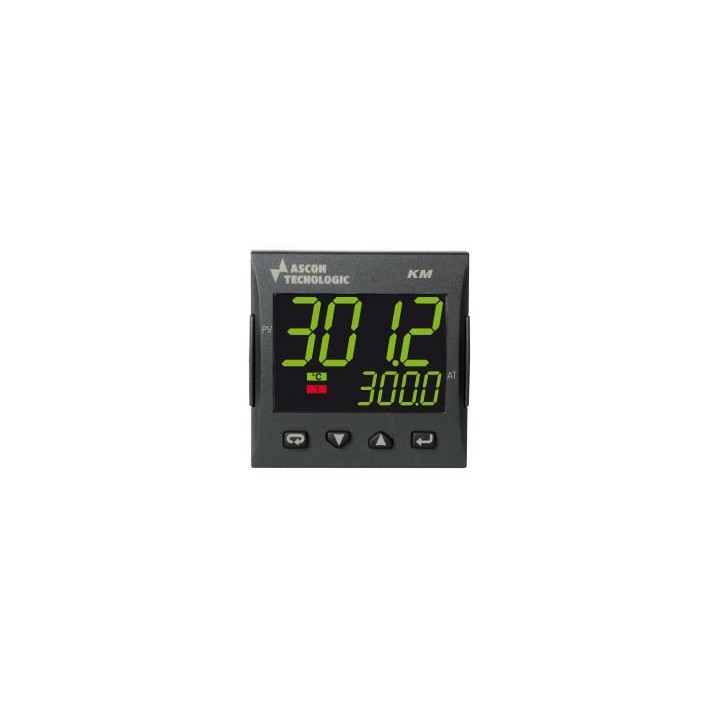

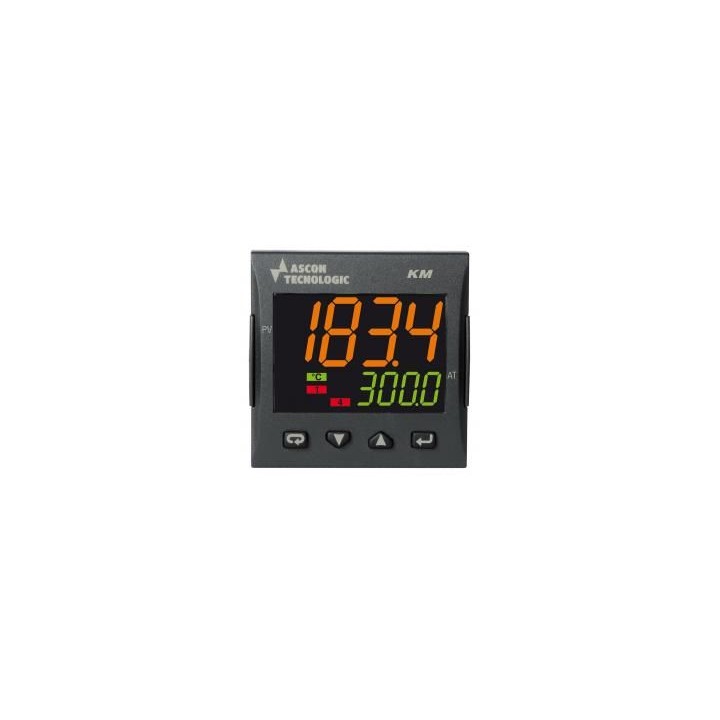

  • podwójny wyświetlacz LED: 4 x 15,5 mm + 4 x 7 mm
  • 4 wybierane wartości zadane
  • watomierz do obliczania chwilowej mocy i zużytej energii
  • liczniki czasu pracy: skumulowany + dodatkowy z resetem
  • wymiary 48 x 48 mm
Opis

Kontroler, programator z niezależnym przekaźnikiem czasowym

Seria KUBE: Coraz więcej na coraz miejszej przestrzeni! Kieszonkowy rozmiar, oszczędność energii i zaawansowane funkcje:

  • evoGreen – dla oszczędzania energii
  • evoTune – dla „bezproblemowej” regulacji
  • evoTools – oparta na kodzie konfiguracja do szybkiego uruchomienia i klucz programujący do natychmiastowej parametryzacji
  • 8 segmentowy programator wartości zadanej
  • Kalibracja użytkownika dla kompensacji położenia czujnika
  • Funkcja serwomotoru
  • Funkcja niezależnego timera z 5 trybami działania
  • Licznik godzin/dni pracy z 2 funkcjami i programowalnym alarmem
  • Obliczanie poboru mocy i energii (Watomierz)
  • Swobodnie konfigurowalna sekwencja wyświetlanych parametrów

Specyfikacja ogólna
Liczba wejść
1
2
Typ wejścia
prądowe (mA)
napięciowe (V)
napięciowe (mV)
RTD
TC
PTC/NTC
cyfrowe
Zakres wejścia
0/4...20 mA
0/1...5V, 0/2...10V
0/12...60 mV
PTC: -55...150°C
TC K: -50...+1370°C, S/R: -50...+1760°C, J: -50...+1000°C, T: -70...+400°C
Pt100, Pt1000: -200…+850°C
NTC: -50...+110°C
Typ wyjścia
SPST-NO, 4A/240V AC
SPST-NO, 2A/240V AC
SSR, 1mA/13V
Zasilanie
24V AC/DC
100...240V AC
24…240V AC/DC
Wyświetlacz
LED, podwójny: 4 x 15,5 mm (czerwony, zielony lub bursztynowy) + 4 x 7 mm (zielony lub bursztynowy)
Interfejs komunikacyjny
TTL / Modbus RTU
RS-485 / Modbus RTU
Parametry transmisji
1200...38400 bit/s
Stopień ochrony
IP 65 (front)
Materiał obudowy
tworzywo sztuczne
Montaż
tablicowy
Wymiary obudowy
48 x 48 x 73 mm
48 x 48 x 88,3 mm
