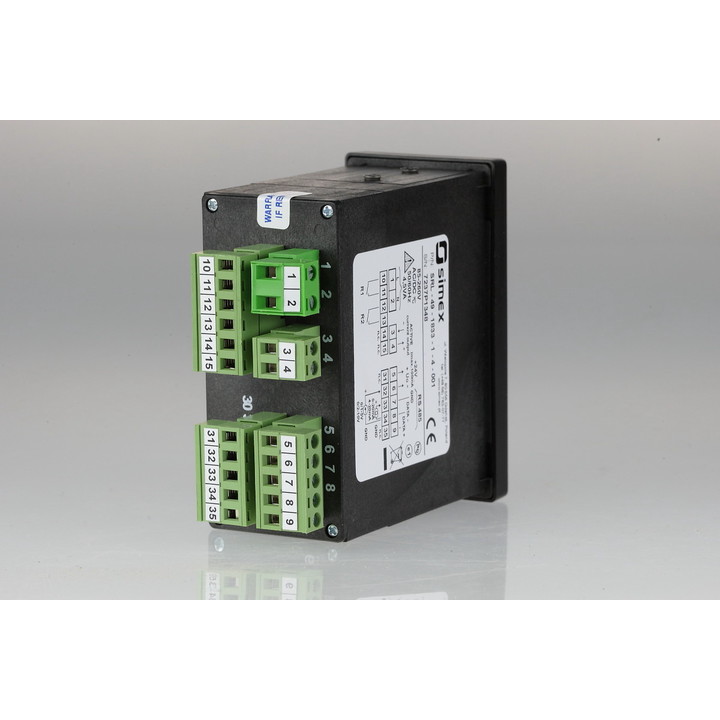

SRL-49

Kod: SRL-49
  • miernik z bargrafem
  • wejścia 0/4-20 mA, 0/1-5V, 0/2-10V
  • 0, 2 lub 4 wyjścia REL / OC
  • wyjście analogowe: pasywne lub aktywne, wyjście zasilające 24V DC
  • RS-485 / Modbus RTU
  • konfiguracja z poziomu PC za pomocą bezpłatnego oprogramowania S-Config
Opis

Miernik tablicowy z bargrafem, wyposażony w wejście prądowo-napięciowe 0/4-20mA, 0/1-5V, 0/2-10V; W standardowej konfiguracji posiada interfejs RS485, wyjście 24VDC do zasilania przetworników, opcjonalnie 2 lub 4 wyjścia przekaźnikowe/OC oraz wyjście analogowe (do wyboru: aktywne wyjście prądowe, pasywne izolowane wyjście prądowe lub aktywne wyjście napięciowe). Pomiar widoczny jest jednocześnie na 4-dekadowym wyświetlaczu LED oraz na 20-punktowym, dwukolorowym bargrafie, odzwierciedlającym 0-100% zakresu pomiarowego.

Specyfikacja ogólna
Liczba wejść
1
Typ wejścia
prądowe (mA)
napięciowe (V)
Zakres wejścia
0/4...20 mA
0/1...5V, 0/2...10V
Typ wyjścia
w zależności od konfiguracji:
przekaźnik I=1A, U=30V DC/250V AC (cosø=1)
Open Collector I=30 mA, U=30V DC, P=100 mW
0/4...20 mA: aktywne prądowe, zakres pracy max. 0...24 mA, rezystancja obciążenia max. 700 Ω, rozdzielczość 13 bit
4...20 mA: pasywne prądowe, izolowane, zakres pracy max. 2,8...24 mA, rezystancja obciążenia 600 Ω@24V DC, rozdzielczość 13 bit
0/1...5V, 0/2...10V: aktywne napięciowe, zakres pracy max. 0...11V, rezystancja obciążenia min. 2000 Ω, rozdzielczość 13 bit
Zasilanie
16...35V AC, 19...50V DC
85...260V AC/DC
11,4...15V AC/DC
Wyświetlacz
LED, 4 x 9 mm, czerwony
bargraf 20-segmentowy (czerwono-zielony)
Interfejs komunikacyjny
RS-485 / Modbus RTU
Parametry transmisji
1200...115200 bit/s, 8N1 i 8N2
Temperatura pracy
0...+50°C
-20…+50°C
Stopień ochrony
IP 20 (obudowa i zaciski)
IP 65 (front)
dodatkowa zintegrowana ramka uszczelniająca wycięcie w panelu
Materiał obudowy
NORYL-GFN2S E1
Montaż
tablicowy
Wymiary obudowy
48 x 96 x 100 mm
