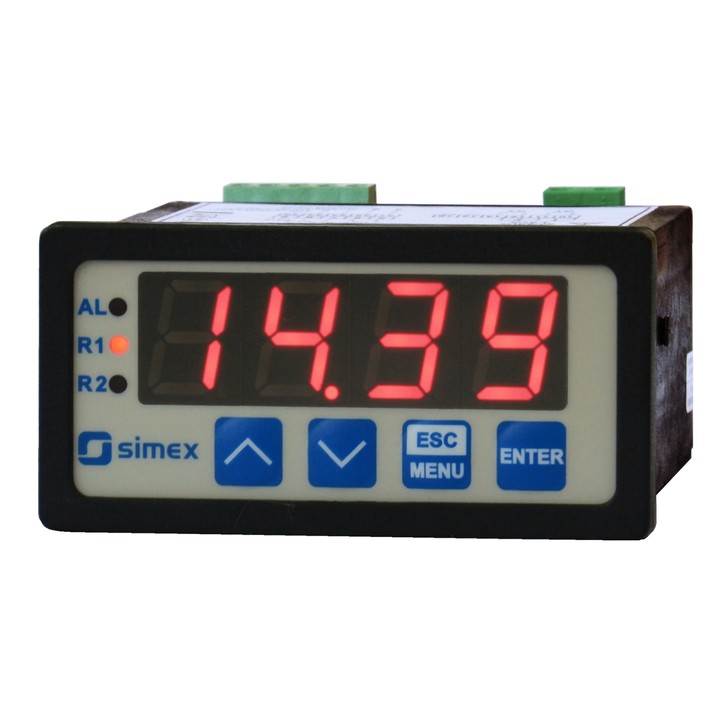

SRT-73

Kod: SRT-73
  • miernik w małej obudowie
  • 2 rodzaje wyświetlacza 4 x 13 mm lub 5 x 9 mm
  • wejście rezystancyjne lub termoparowe
  • 0, 1 lub 2 wyjścia REL / OC
  • RS-485 / Modbus RTU
  • wyjście zasilające 24V DC
  • automatyczne rozpoznawanie podpięcia 2-, 3- i 4- przewodowego
  • automatyczna kompensacja zimnych końców termopary
  • konfiguracja z poziomu PC za pomocą bezpłatnego oprogramowania S-Config
Opis

Miernik SRT-73 przeznaczony jest do pomiaru temperatury. Posiada 1 wejście rezystancyjne Pt100/500/1000 lub termoparowe, obsługujące termopary typu: K, S, J, T, N, R, B, E. Wejścia posiadają pełną linearyzację charakterystyk. Wyjście 24V DC / 100 mA służy do zasilania przetworników pomiarowych. Złącze RS-485 umożliwia transmisję danych w systemach monitoringu procesów produkcyjnych. Wyjścia typu REL / OC mogą regulować poziom sygnału mierzonego i są sterowane wg jednej lub dwu wartości progowych. Miernik może być konfigurowany z poziomu lokalnej klawiatury lub za pomocą portu RS-485 i bezpłatnego oprogramowania S-Config.

Specyfikacja ogólna
Liczba wejść
1
Typ wejścia
RTD
TC
napięciowe (mV)
Zakres wejścia
Pt100, Pt500, Pt1000: -100...+600°C
TC K: -200...+1370°C, S: -50...+1768°C, J: -210...+1200°C, T: -200...+400°C, N: -200...+1300°C, R: -50...+1768°C, B: +250...+1820°C, E: -200...+1000°C
-10...90mV
Typ wyjścia
przekaźnik I=1A, U=30V DC/250V AC (cosø=1)
Open Collector I=30 mA, U=30V DC, P=100 mW
Zasilanie
16...35V AC, 19...50V DC
85...260V AC/DC
11,4...15V AC/DC
Wyświetlacz
LED, 4 x 13 mm, dwukolorowy
LED, 5 x 9 mm, czerwony
Interfejs komunikacyjny
RS-485 / Modbus RTU
Parametry transmisji
1200...115200 bit/s, 8N1 i 8N2
Temperatura pracy
0...+50°C
-20…+50°C
Stopień ochrony
IP 20 (obudowa i zaciski)
IP 40 (front)
IP 65 (front)
dodatkowa zintegrowana ramka uszczelniająca wycięcie w panelu
Materiał obudowy
NORYL-GFN2S E1
Montaż
tablicowy
Wymiary obudowy
72 x 36 x 97 mm
Pliki
Karta katalogowa j. polski
Instrukcja obsługi j. polski - wersja z wejściem RTD
Instrukcja obsługi j. polski - wersja z wejściem TC
Deklaracja zgodności
