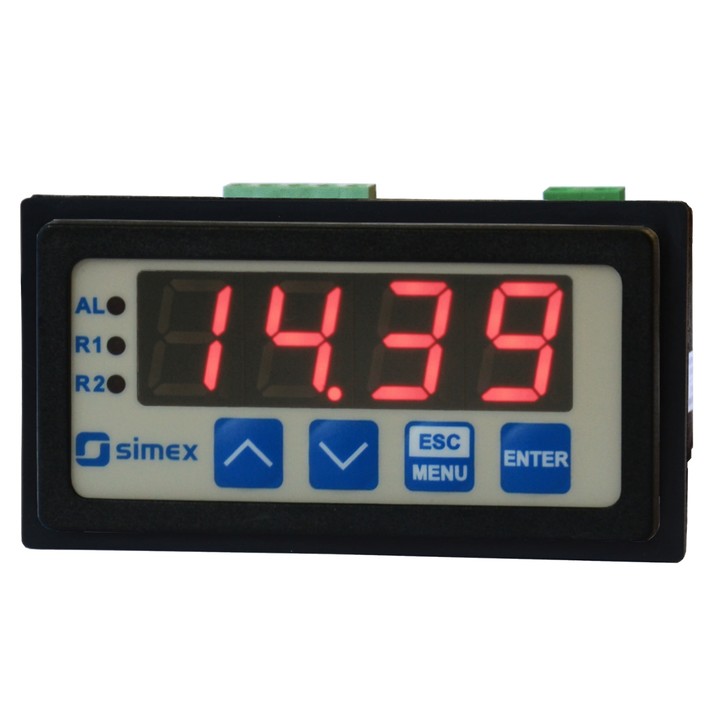

SRP-73

Kod: SRP-73
  • miernik w małej obudowie
  • 2 rodzaje wyświetlacza 4 x 13 mm lub 5 x 9 mm
  • wejście 0/4-20 mA, 0/1-5V, 0/2-10V, 0-60/75/100/150 mV
  • 0, 1 lub 2 wyjścia REL / OC
  • wyjście zasilające 24V DC
  • RS-485 / Modbus RTU
  • konfiguracja z poziomu PC za pomocą bezpłatnego oprogramowania S-Config
Opis

Miernik SRP-73 przeznaczony jest do pomiaru typowych sygnałów prądowych lub napięciowych. Proste programowanie, szeroki zakres konfiguracji, łatwość montażu, małe wymiary, wysoka niezawodność to jego podstawowe atuty. Szeroka gama charakterystyk przetwarzania (liniowa, pierwiastkowa, kwadratowa, zdefiniowana przez użytkownika oraz objętościowa zbiorników cylindrycznych) umożliwia stosowanie ich w sterowaniu wieloma różnymi procesami. Wyjście 24V DC / 100 mA służy do zasilania przetworników pomiarowych. Złącze RS-485 umożliwia transmisję danych w systemach monitoringu procesów produkcyjnych. Wyjścia typu REL / OC mogą regulować poziom sygnału mierzonego i są sterowane wg jednej lub dwu wartości progowych. Miernik może być konfigurowany z poziomu lokalnej klawiatury lub za pomocą portu RS-485 i bezpłatnego oprogramowania S-Config.

Specyfikacja ogólna
Liczba wejść
1
Typ wejścia
prądowe (mA)
napięciowe (V)
napięciowe (mV)
Zakres wejścia
0/4...20 mA
0/1...5V, 0/2...10V
0...60 mV, 0...75 mV, 0...100 mV, 0...150 mV
Typ wyjścia
przekaźnik I=1A, U=30V DC/250V AC (cosø=1)
Open Collector I=30 mA, U=30V DC, P=100 mW
Zasilanie
16...35V AC, 19...50V DC
85...260V AC/DC
11,4...15V AC/DC
Wyświetlacz
LED, 4 x 13 mm, dwukolorowy
LED, 5 x 9 mm, czerwony
Interfejs komunikacyjny
RS-485 / Modbus RTU
Parametry transmisji
1200...115200 bit/s, 8N1 i 8N2
Temperatura pracy
0...+50°C
-20…+50°C
Stopień ochrony
IP 20 (obudowa i zaciski)
IP 40 (front)
IP 65 (front)
dodatkowa zintegrowana ramka uszczelniająca wycięcie w panelu
Materiał obudowy
NORYL-GFN2S E1
Montaż
tablicowy
Wymiary obudowy
72 x 36 x 97 mm
