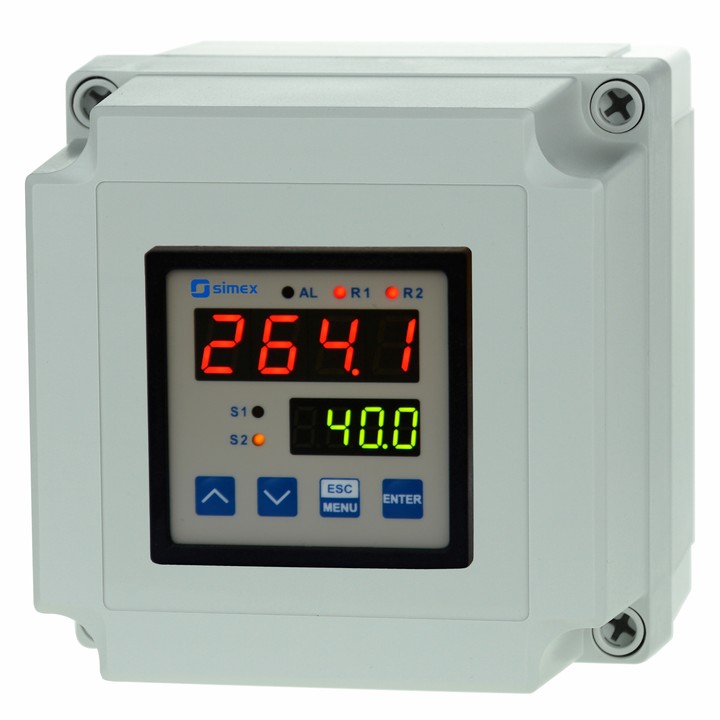

SRP-77

Kod: SRP-77
  • miernik z dwoma wyświetlaczami
  • wejście 0/4-20 mA, 0/1-5V, 0/2-10V
  • 0, 1 lub 2 wyjścia przekaźnikowe (lub OC)
  • wyjście zasilające 24V DC
  • RS-485 / Modbus RTU
  • programowane m.in.: hasło kodowe, stopień filtracji wskazań, histerezy i czasy opóźnienia wyjść sterujących
  • konfiguracja z poziomu PC za pomocą bezpłatnego oprogramowania S-Config
Opis

Miernik procesowy SRP-77 do zabudowy tablicowej z dwoma wyświetlaczami wyposażony w wejście prądowo-napięciowe 0/4-20mA, 0/1-5V, 0/2-10V; Pierwszy wyświetlacz przedstawia wartość mierzoną, drugi zaprogramowane wartości progów zadziałania przekaźników, których może być odpowiednio 0/1/2. Urządzenie dedykowane do aplikacji, gdzie istnieje konieczność ciągłej kontroli nastawionych wartości progowych.

Specyfikacja ogólna
Liczba wejść
1
Typ wejścia
prądowe (mA)
napięciowe (V)
Zakres wejścia
0/4...20 mA
0/1...5V, 0/2...10V
Typ wyjścia
przekaźnik I=1A, U=30V DC/250V AC (cosø=1)
Open Collector I=30 mA, U=30V DC, P=100 mW
Zasilanie
16...35V AC, 19...50V DC
85...260V AC/DC
11,4...15V AC/DC
Wyświetlacz
LED, podwójny: 4 x 13 mm (czerwony) + 4 x 10 mm (zielony)
Interfejs komunikacyjny
RS-485 / Modbus RTU
Parametry transmisji
1200...115200 bit/s, 8N1 i 8N2
Temperatura pracy
0...+50°C
-20…+50°C
Stopień ochrony
IP 20 (obudowa i zaciski)
IP 65 (front)
dodatkowa zintegrowana ramka uszczelniająca wycięcie w panelu
Materiał obudowy
NORYL-GFN2S E1
Montaż
tablicowy
Wymiary obudowy
72 x 72 x 100 mm
