SUR-W410

Kod: SUR-W410

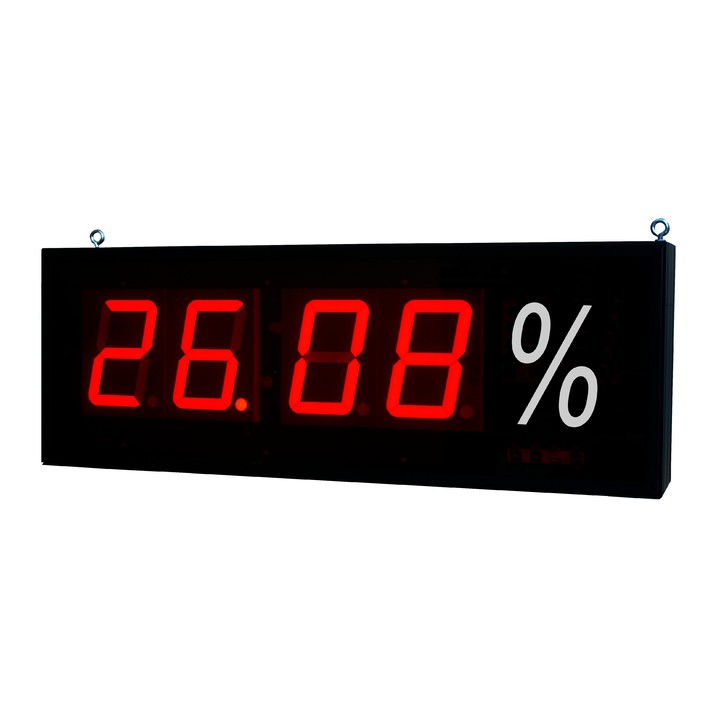

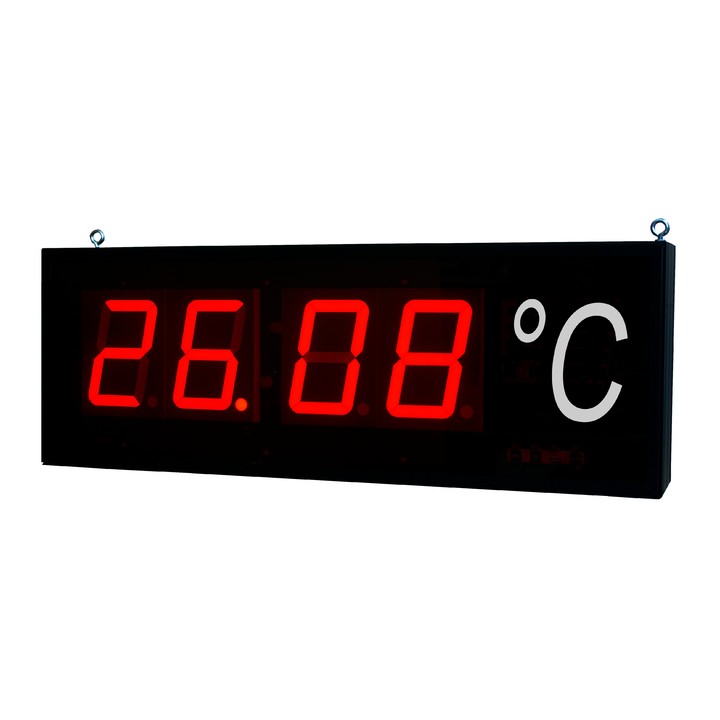

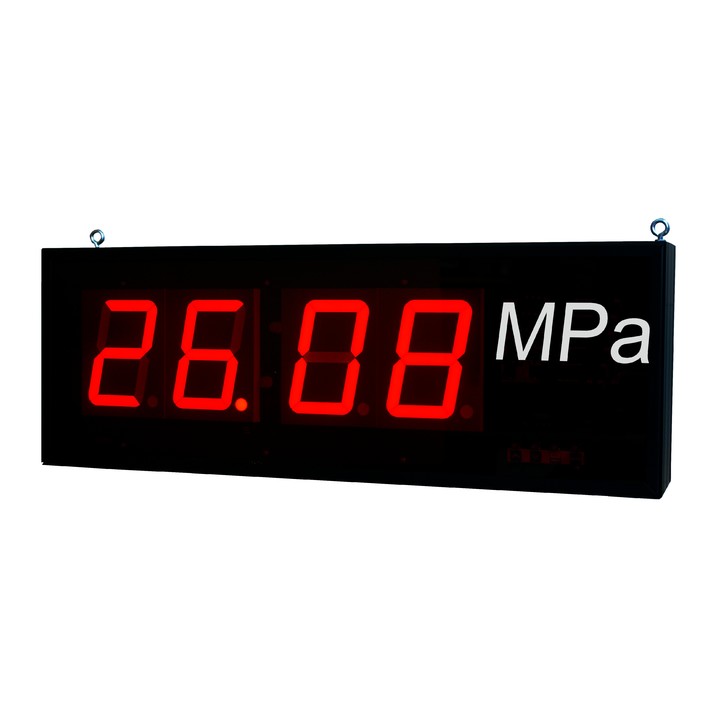

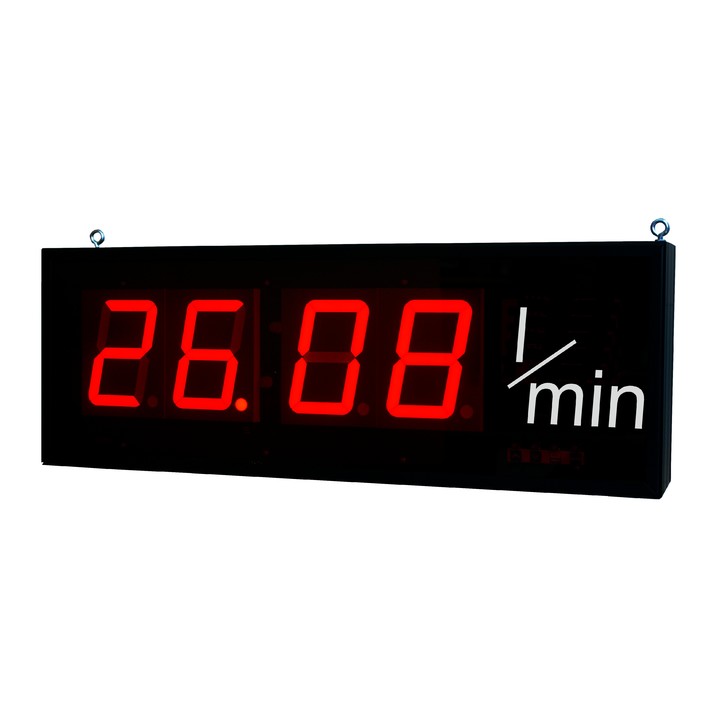

  • miernik wielkogabarytowy
  • duży, czytelny wyświetlacz LED, wys. cyfr 100 mm
  • wejście uniwersalne: 0/4-20 mA, 0-10V, 0-150 mV, RTD lub TC
  • wyjścia binarne REL / OC
  • wyjście analogowe: pasywne lub aktywne, wyjście zasilające 24V DC
  • RS-485 / Modbus RTU
  • konfiguracja z poziomu PC za pomocą bezpłatnego oprogramowania S-Config
Opis

Miernik SUR-W410 posiada jedno wejście uniwersalne typu: 0/4-20 mA, 0-10V, 0-150 mV, Pt 100/500/1000 lub TC (K, S, J, T, N, R, B, E). W trakcie procesu pomiarowego dostępny jest tylko jeden rodzaj wejścia. Urządzenie automatycznie kompensuje temperaturę zimnych końców termopary. Wejścia RTD oraz TC posiadają pełną linearyzację charakterystyk. Dla wejść prądowych i napięciowych dostępna jest szeroka gama charakterystyk przetwarzania (liniowa, pierwiastkowa, kwadratowa, zdefiniowana przez użytkownika oraz objętościowa zbiorników cylindrycznych). Główną zaletą jest duży wyświetlacz LED o wysokości 100 mm z możliwością 8-stopniowej regulacji jasności. Urządzenie posiada 4-przyciskową klawiaturę do programowania nastaw podstawowych, zlokalizowaną pod pokrywą czołową. Złącze RS-485 umożliwia transmisję danych w systemach monitoringu procesów produkcyjnych. Wyjścia typu REL / OC mogą regulować poziom sygnału mierzonego i są sterowane wg jednej lub dwu wartości progowych. Dodatkowo miernik może być wyposażony w wyjścia analogowe, do wyboru: aktywne wyjście prądowe, pasywne izolowane wyjście prądowe lub aktywne wyjście napięciowe. Miernik może być konfigurowany, bez rozbierania obudowy, za pomocą pilota, lokalnej klawiatury lub portu RS-485 i bezpłatnego oprogramowania S-Config.

Specyfikacja ogólna
Liczba wejść
1
Typ wejścia
uniwersalne
Zakres wejścia
0/4...20 mA
0/1...5V, 0/2...10V
0...60 mV, 0...75 mV, 0...100 mV, 0...150 mV
Pt100, Pt500, Pt1000: -100...+600°C
TC K: -200...+1370°C, S: -50...+1768°C, J: -210...+1200°C, T: -200...+400°C, N: -200...+1300°C, R: -50...+1768°C, B: +250...+1820°C, E: -200...+1000°C
0...300Ω, 0...3kΩ
Typ wyjścia
w zależności od konfiguracji:
przekaźnik I=1A, U=30V DC/250V AC (cosø=1)
Open Collector I=30 mA, U=30V DC, P=100 mW
0/4...20 mA: aktywne prądowe, zakres pracy max. 0...24 mA, rezystancja obciążenia max. 700 Ω, rozdzielczość 13 bit
4...20 mA: pasywne prądowe, izolowane, zakres pracy max. 2,8...24 mA, rezystancja obciążenia 600 Ω@24V DC, rozdzielczość 13 bit
0/1...5V, 0/2...10V: aktywne napięciowe, zakres pracy max. 0...11V, rezystancja obciążenia min. 2000 Ω, rozdzielczość 13 bit
Zasilanie
16...35V AC, 19...50V DC
85...260V AC/DC
Wyświetlacz
LED, 4 x 100 mm, czerwony
Interfejs komunikacyjny
RS-485 / Modbus RTU
Parametry transmisji
1200...115200 bit/s, 8N1 i 8N2
Temperatura pracy
0...+50°C
-20…+50°C
Stopień ochrony
IP 30
Materiał obudowy
aluminium
szkło akrylowe (PMMA)
Montaż
naścienny
Wymiary obudowy
578 x 208 x 102 mm
