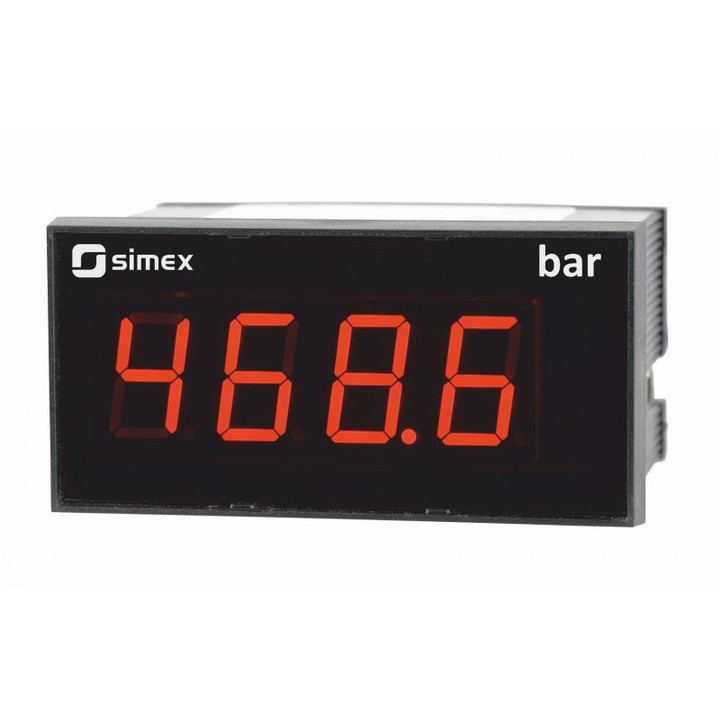

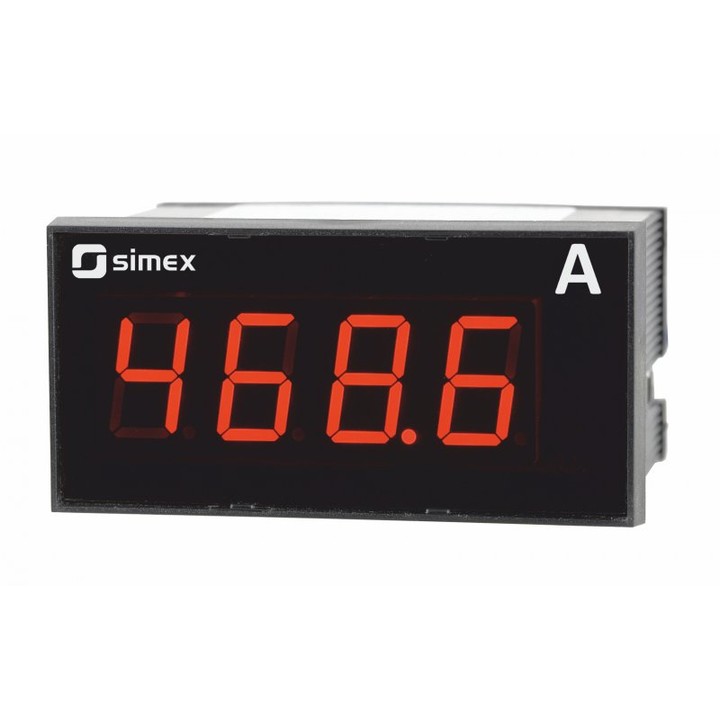

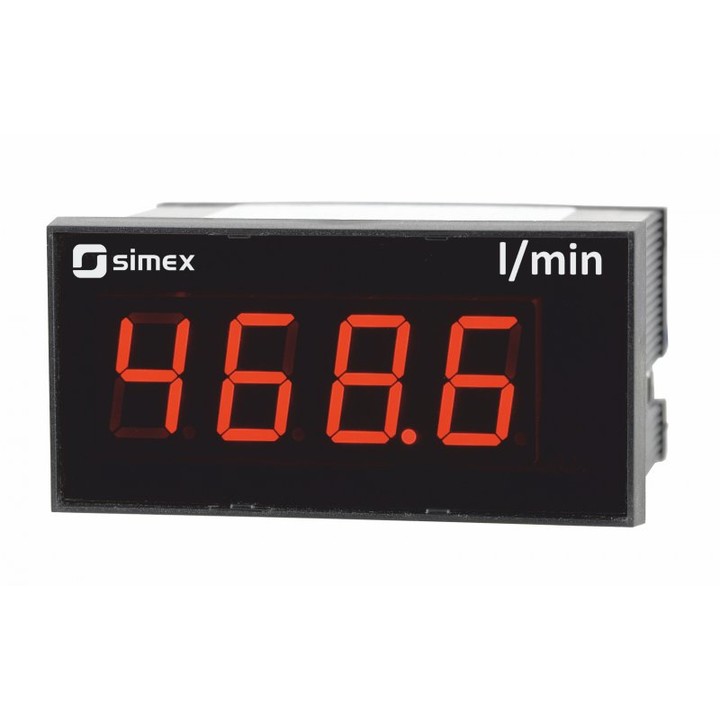

SWE-94-U

Kod: SWE-94-U
  • ekonomiczny wskaźnik z dużym, 20-mm wyświetlaczem
  • wejście uniwersalne: 0/4-20 mA, 0-10V, 0-150 mV, RTD lub TC
  • RS-485 / Modbus RTU
  • detekcja wartości szczytowych sygnału mierzonego
  • ośmiostopniowa skala regulacji jasności wyświetlacza
  • wszystkie parametry swobodnie programowalne z pilota lub z poziomu PC za pomocą bezpłatnego oprogramowania S-Config
Opis

Wskaźnik SWE-94-U posiada jedno wejście uniwersalne typu: 0/4-20 mA, 0-10V, 0-150 mV, Pt 100/500/1000 lub TC (K, S, J, T, N, R, B, E). Urządzenie automatycznie kompensuje temperaturę zimnych końców termopary. Wejścia RTD oraz TC posiadają pełną linearyzację charakterystyk. Można korzystać tylko z jednego typu wejścia naraz. Pomiar widoczny jest na 4-dekadowym wyświetlaczu LED. Łącze komunikacyjne RS-485 dostępne jest w standardzie. Urządzenie może być konfigurowane za pomocą pilota - nadajnika podczerwieni, opcjonalnie z poziomu PC poprzez łącze RS-485. Ponadto łącze komunikacyjne RS-485 umożliwia transmisję danych w systemach monitoringu procesów produkcyjnych. Łatwość montażu, wysoka niezawodność to podstawowe atuty tych wskaźników.

Specyfikacja ogólna
Liczba wejść
1
Typ wejścia
uniwersalne
Zakres wejścia
0/4...20 mA
0/1...5V, 0/2...10V
0...60 mV, 0...75 mV, 0...100 mV, 0...150 mV
Pt100, Pt500, Pt1000: -100...+600°C
TC K: -200...+1370°C, S: -50...+1768°C, J: -210...+1200°C, T: -200...+400°C, N: -200...+1300°C, R: -50...+1768°C, B: +250...+1820°C, E: -200...+1000°C
0...300Ω, 0...3kΩ
Typ wyjścia
brak
Zasilanie
110V AC
220V AC
10…30V DC
Wyświetlacz
LED, 4 x 20 mm, czerwony
Interfejs komunikacyjny
RS-485 / Modbus RTU
Parametry transmisji
1200...115200 bit/s, 8N1 i 8N2
Temperatura pracy
0...+50°C
-20…+50°C
Stopień ochrony
IP 20 (obudowa i zaciski)
IP 40 (front)
dodatkowa zintegrowana ramka uszczelniająca wycięcie w panelu
Materiał obudowy
NORYL UL94 V0
Montaż
tablicowy
Wymiary obudowy
96 x 48 x 72 mm
